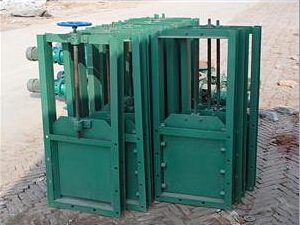

插板閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點，解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。插板閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。

插板閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動去掉雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。

插板閥安裝細節：

類別（Sort）

A

B

C

A1×A1

B1×B1

C1×C1

H

H1

℃

L

N-φ

壓力（Pressure）

單向 （Mono-Directional）

φ300

φ260

φ200

306×306

250×250

200×200

180

100

≤150

720

8-φ13

0.1

φ320

φ280

φ220

326×326

270×270

220×220

180

100

760

8-φ15

φ340

φ300

φ240

346×346

290×290

240×240

180

100

800

8-φ15

φ360

φ320

φ260

366×366

310×310

260×260

200

120

840

8-φ18

φ380

φ340

φ280

386×386

330×330

280×280

200

120

880

8-φ18

φ400

φ360

φ300

406×406

350×350

300×300

200

120

920

8-φ18

φ420

φ380

φ320

426×426

370×370

320×320

200

120

960

8-φ18

φ440

φ400

φ340

446×446

390×390

340×340

200

120

1000

8-φ18

φ500

φ460

φ400

516×516

450×450

400×400

220

140

1120

8-φ18

φ540

φ500

φ440

556×556

490×490

440×440

220

140

1200

8-φ18

φ610

φ560

φ480

596×596

550×550

480×480

220

140

1295

16-φ18

φ660

φ610

φ500

660×660

610×610

500×500

220

140

1350

16-φ18

雙向 （Bi-Directional）

φ706

φ660

φ600

706×706

660×660

600×600

240

160

1600

16-φ18

φ820

φ770

φ700

820×20

770×770

700×700

240

160

1800

20-φ18

φ920

φ870

φ800

920×920

870×870

800×800

270

180

2000

20-φ18

φ1030

φ975

φ900

1030×1030

975×975

900×900

270

180

2300

24-φ23

φ1130

φ1074

φ1000

1130×1130

1074×1074

1000×1000

270

180

2550

24-φ23

說明（Notes）Ⅰ-手輪 Ⅱ-鏈輪 距地面小于1.7米用手輪，大于1.7米用鏈輪
